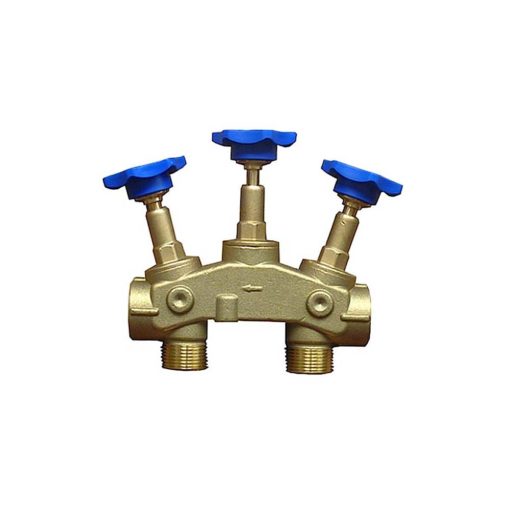

Bypass Modul 1″mit Verschneidefunktion

Bypass-Ventil

Durch einen Bypass-Block kann die Enthärtungsanlage Anlage leicht vom Netz getrennt werden, bei Wartungsarbeiten oder bei längerer Abwesenheit wie z. B. bei längerem Urlaub.

Er besitzt dreei Ventile, mit denen der  Zu- und Ablauf des Enthärters abgesperrt werden kann, sollte der Enthärter zu Servicezwecken o.ä. entfernt werden. In der Mitte befindet sich ein Bypassventil, mit dem die Wasserversorgung wiederhergestellt werden kann. Das mittlere Ventil dient als Bypass, auf dessen Unterseite eine druckunabhängige Verschneidung zur Feinjustierung der gewünschten Resthärte eingebaut ist. Damit Proben für die Wasserhärtebestimmung entnommen werden können, ist die Bypass-Strecke mit einem Entnahmeventil versehen.

Technische Daten:

Material: Rotguss

Anschlüsse: Wassereingang – und Ausgang 1“ IG, Anschlüsse zum Wasserenthärter 1“ AG

Lieferumfang

– 1 x Montageblock 1″IG x 1″ AG mit Verschneidung, Bypassfunktion und Probeentnahmehahn″

DATEN:

Eingang mit Innengewinde1″
Ausgang mit Innengewinde 1″

Abstand Anschlüsse Enthärtungsanlage 86 mm

Länge 166 mm

Höhe max. 176 mm

Höhe H1 136 mm

Feinregulierungsventil – Ja

Prüfventil – ja

Betriebsdruck max. 10 bar

Betriebstemperatur 90°C

Material Gehäuse – Messing gemäß Trinkwasserverordnung in Anlehnung an DIN 50930, Teil 6

Material Blauer Handgriff – Glasfaserverstärkter Kunststoff

Material Dichtung – EPDM-Dichtung nach Anforderung des DVGW Arbeitsblattes W270
